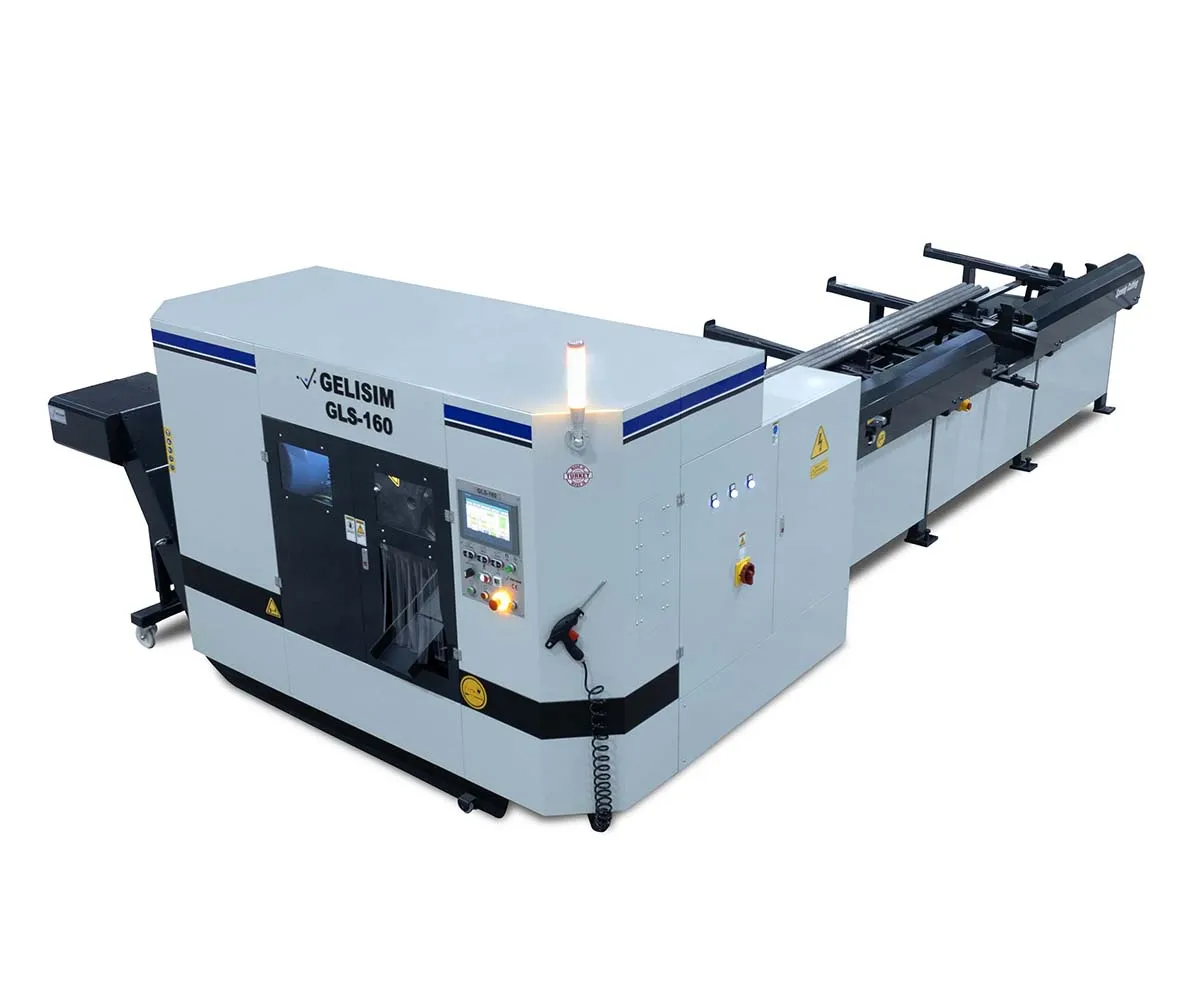

GLS-160, автоматический дисковый отрезной станок
Вернуться назад в каталог
GLS-160 — это автоматический дисковый отрезной станок промышленного класса для высокоскоростной резки металла диаметром от 30 до 160 мм.
Станок обеспечивает чистый рез без заусенцев, высокую точность подачи (до 0,1 мм) и бесперебойную работу на протяжении длительных производственных циклов.
Управление осуществляется через ЧПУ Сименс (Siemens) с русифицированным интерфейсом.
Станок оснащён автоматической системой подачи и сортировки заготовок, а также системой удаления стружки.
Технические особенности дискового отрезного станка Гелисим (Gelisim) GLS-160
- Диаметр обрабатываемых заготовок: от 30 до 160 мм
- Пильный диск: Ø480 мм (опция — Ø460 мм)
- Мощность основного двигателя: 15 кВт
- Скорость вращения отрезного диска: 30–120 об/мин
- Серводвигатели подачи заготовки и диска: Сименс (Siemens), 1,5 кВт
- Система подачи: ШВП + серводвигатель
- Длина подачи: 10–850 мм, одинарная подача
- Длина заготовки: 1600–7000 мм
- Линейный суппорт с углом наклона 30°
- Автоматическая смазка и система масляного тумана
- Скребковый конвейер для удаления стружки
- Гидравлика: блок Rexroth с охлаждением>
- Система управления: ПЛК + сенсорный дисплей Сименс (Siemens)
- Габариты станка: 3403×7027 мм, вес: 5550 кг
Комплектация станка
- Перечень стандартных опций
- ЧПУ на базе Сименс (Siemens) с сенсорным управлением
- Отрезной диск Ø480 мм
- Сервоприводы подачи диска и заготовки
- Система автоматической подачи и накопления заготовок
- Система удаления стружки (конвейер)
- Автоматическая и ручная система смазки
- Система охлаждения режущей зоны масляным туманом
- Гидравлический блок Рексрот (Rexroth) с охлаждением
Цикл работы
- Подача металлических заготовок на загрузочный стол.
- Автоматическое позиционирование и подача материала с точностью 0,1 мм.
- Настройка параметров резки через ЧПУ на русском языке.
- Быстрая резка стали и сплавов с минимальным образованием заусенцев.
- Сортировка и отвод заготовок по длине и другим параметрам.
- Удаление стружки с помощью встроенного скребкового конвейера.
Высокоскоростной станок Гелисим (Gelisim) GLS-160 подходит для предприятий, где требуется серийная резка стальных заготовок с минимальными потерями времени и материалов.
 |
 |
 |
 |
 |
|---|---|---|---|---|
| 30х160 | 15,0 | 30-120 | 460-480 х 2,25 х 2,7 х 50 | 5550 |
| Высота (Н1) | Высота (H2) | Высота (H3) | Длина (L1) | Длина (L2) |
| 1804 | 1171 | 850 | 7027 | 5767 |
| Длина (L3) | Ширина (B1) | Ширина (B2) | Ширина (B3) | Ширина (B4) |
| 2271 | 3403 | 921 | 2482 | 1662 |
Автоматический дисковый станок Гелисим (Gelisim) GLS-160 — быстрый и точный рез металла Ø30–160 мм. Подходит для серийной резки стали. ЧПУ Сименс (Siemens). Турецкое качество.
